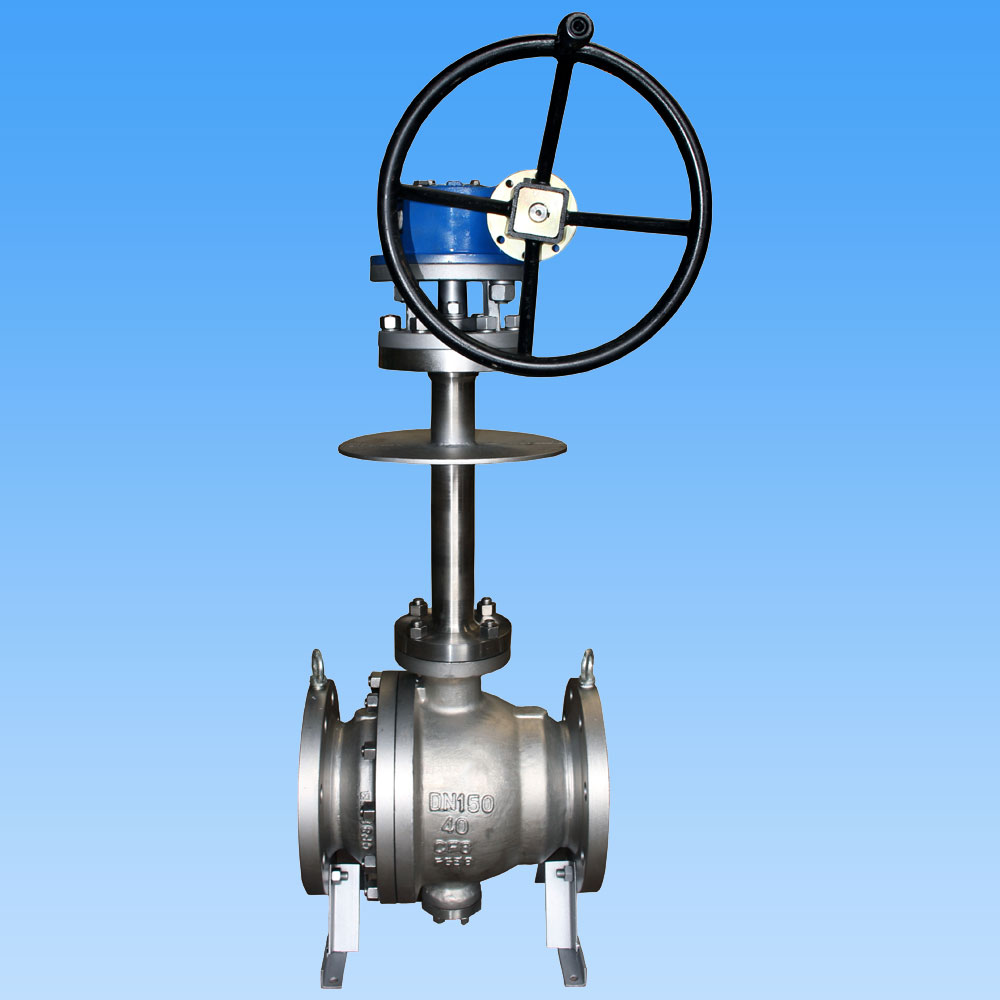

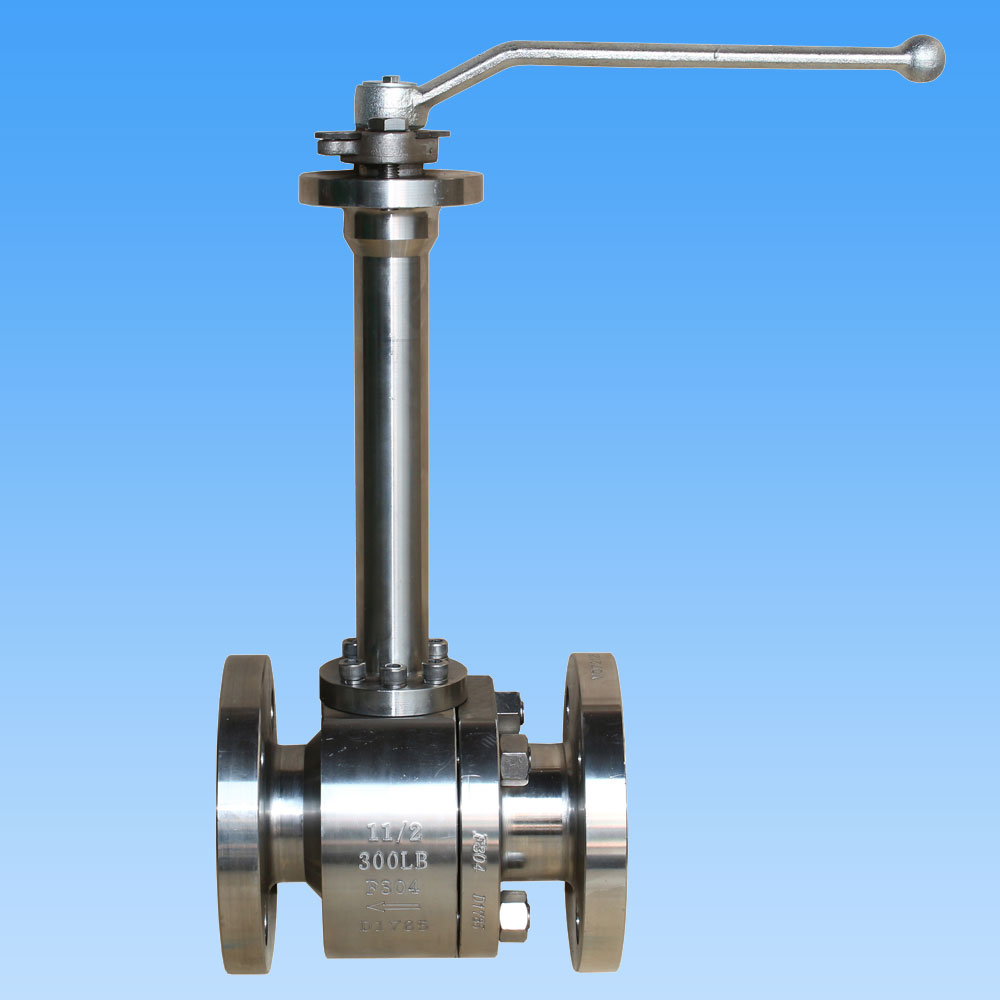

Κρυογονική σφυρήλατη σφαιρική βαλβίδα

Η LYV ως επαγγελματίας κατασκευαστής υψηλής ποιότητας κρυογονικής σφυρηλατημένης κρυογονικής σφυρηλάτησης σφαιρικής βαλβίδας στην Κίνα, μπορείτε να είστε σίγουροι στο εργοστάσιό μας ότι οι κρυογονικές σφυρήλατες σφαιρικές βαλβίδες προσφέρονται σύμφωνα με το αυστηρό πρότυπο σχεδιασμού API 6D&ASME B16.34 και τις διαδικασίες κρυογονικής δοκιμής, η οριακή θερμοκρασία θα μπορούσε να είναι έως και -196℃.

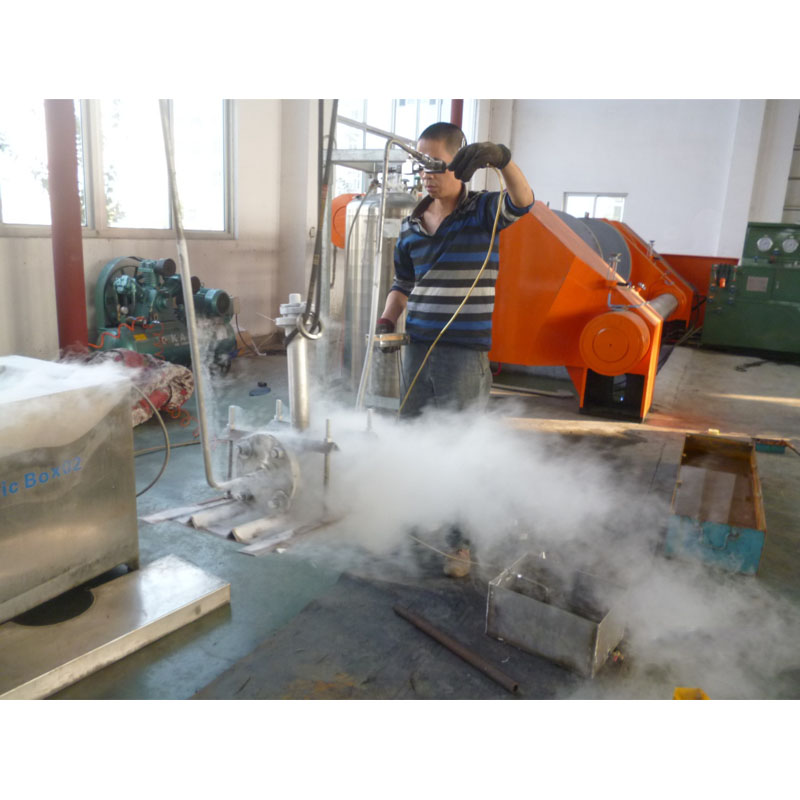

Οι κρυογονικές σφυρήλατες σφαιρικές βαλβίδες χρησιμοποιούνται για συνθήκες εργασίας σε χαμηλή θερμοκρασία, ειδικά για ορισμένα επικίνδυνα μέσα, όπως το υγροποιημένο φυσικό αέριο. Η εταιρεία μας έχει εμπειρία στο σχεδιασμό, την κατασκευή, την επιθεώρηση και τη δοκιμή κρυογονικών σφαιρικών βαλβίδων.

Σχεδιασμός & Δοκιμές Διεθνές Πρότυπο

Πρότυπο σχεδίασης: BS EN ISO 17292 (BS 5351) / ASME B 16.34 /API 6D

Πρότυπο επιθεώρησης και δοκιμής: API 598/ API 6D

Πρότυπο δοκιμών πυρασφάλειας: API 607/API 6FA

Μήκος φλάντζας σε φλάντζα : ANSI B 16.10 -Κοντό σχέδιο/Μακρύ σχέδιο

Σύνδεση άκρου: Ακρόα με φλάντζα σε ANSI B 16.5, Ακρα συγκόλλησης με άκρα, Ακρα συγκόλλησης στοκ.

Μέγεθος και εύρος πίεσης κατασκευαστή:

NPS 1/2" έως 48" (για κατηγορία ANSI 150LB)

NPS 1/2" έως 48" (για κατηγορία ANSI 300LB)

NPS 1/2" έως 48" (για κατηγορία ANSI 600LB)

NPS 1/2" έως 36" (για κατηγορία ANSI 900LB)

NPS 1/2" έως 24" (για κατηγορία ANSI 1500LB)

NPS 1/2" έως 12" (για κατηγορία ANSI 2500LB)

ή

DN15 έως DN1200 (για PN0,6Mpa, 1,6Mpa, PN2,0Mpa, PN2,5Mpa)

DN15 έως DN1200 (για PN4.0Mpa, PN5.0Mpa)

DN15 έως DN1200 (για PN6.3Mpa, PN10.0Mpa)

DN15 έως DN900 (για PN15,0Mpa)

DN15 έως DN600 (για PN25,0Mpa)

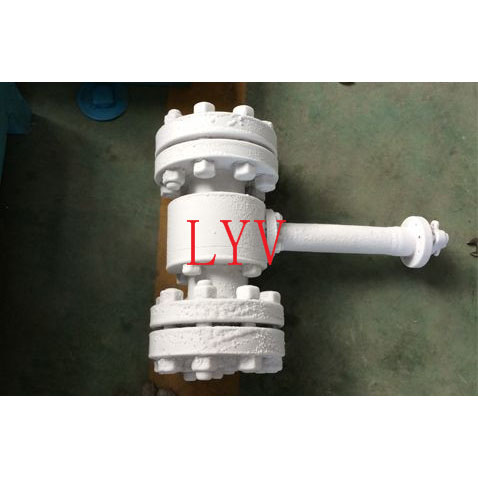

Εκτεταμένος σχεδιασμός καπό για την αξιοπιστία της συσκευασίας και σφράγισης στελέχους, κατάλληλος για τη θερμοκρασία εργασίας -196℃.

Διάτρηση σωλήνα: Πλήρης οπή (FB)/ Μειωμένη οπή (RB)

Φορέας Κατασκευής: Είσοδος Τέλος

Καπό/Τύπος καλύμματος: Βιδωμένο καπό/Εκτεταμένο καπό

Τύπος καθίσματος: Μαλακός τύπος/ Τύπος σκληρής σφραγίδας μετάλλου

Κατεύθυνση ροής: Μονοκατευθυντική/Δικατευθυντική

Μέσο εξυπηρέτησης: Πετρέλαιο, Νερό, Αέριο κ.λπ

Υπηρεσία: SOUR, ISO 15156/ NACE MR0175

Χαρακτηριστικό: Σχέδιο πυρασφάλειας

Αντιστατικός σχεδιασμός

Στέλεχος απόδειξης φύσης

Λειτουργία βαλβίδας: Χειροκίνητος μοχλός / Worm-Gear / Λειτουργία με ενεργοποιητή / Πνευματικός ενεργοποιητής / Ηλεκτρικός ενεργοποιητής

MOC (Bill of Material – BOM) :

Σώμα και καπό: ASTM A350 LF2 /LF3 (χαμηλής θερμοκρασίας ανθρακούχο χάλυβα)

: ASTM A182 F304/ F316(SS 304 / SS 316) (Ανοξείδωτος χάλυβας)

:ASTM A182 F304L/ F316L / CF 3M (SS 304L / SS 316L) (Ανοξείδωτος χάλυβας)

Συμπαγής μπάλα: ASTM A350 LF2/LF3 (χαμηλής θερμοκρασίας ανθρακούχο χάλυβα)

: ASTM A 182 F304 / F316 (SS 304 / SS 316)

: ASTM A 182 F304L / F316L (SS 304L / SS 316L)

Σημείωση: Τύπος καθίσματος Harseal Metal Επεξεργασία επιφάνειας μπάλας: ENP, HCR, WC, συγκόλληση Ni60/ Ni55

Στέλεχος: ASTM A182 F304 / F316 / F304L / F316L

Σφραγίδα σφαιρικού καθίσματος & σώματος : PTFE με πλήρωση άνθρακα – CFT

: Grafoil – Δαχτυλίδι γραφίτη

Συσκευασία αδένα : PTFE με πλήρωση άνθρακα – CFT

: Grafoil – Δαχτυλίδι γραφίτη
