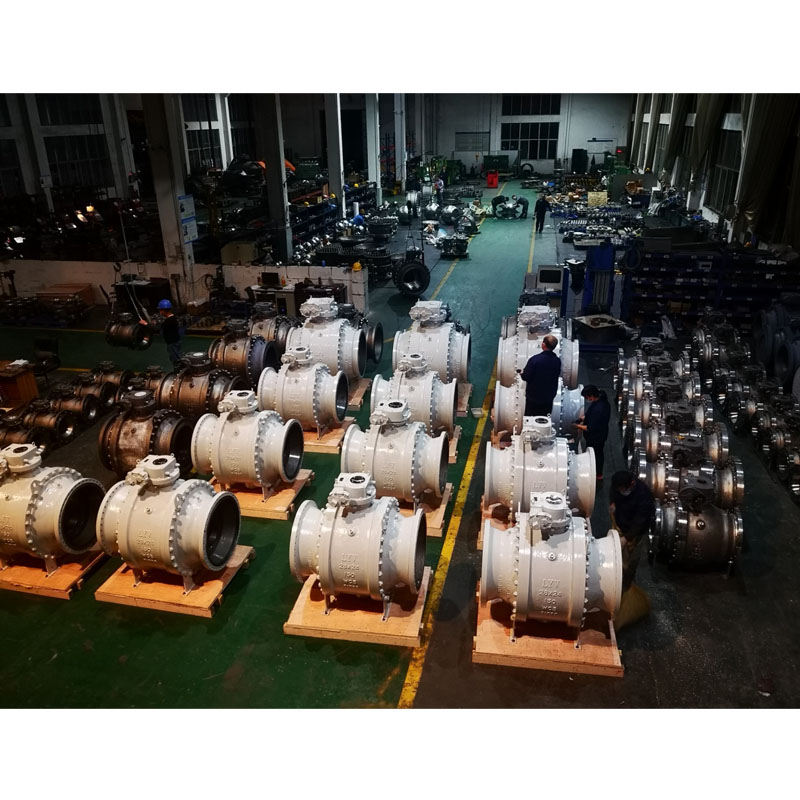

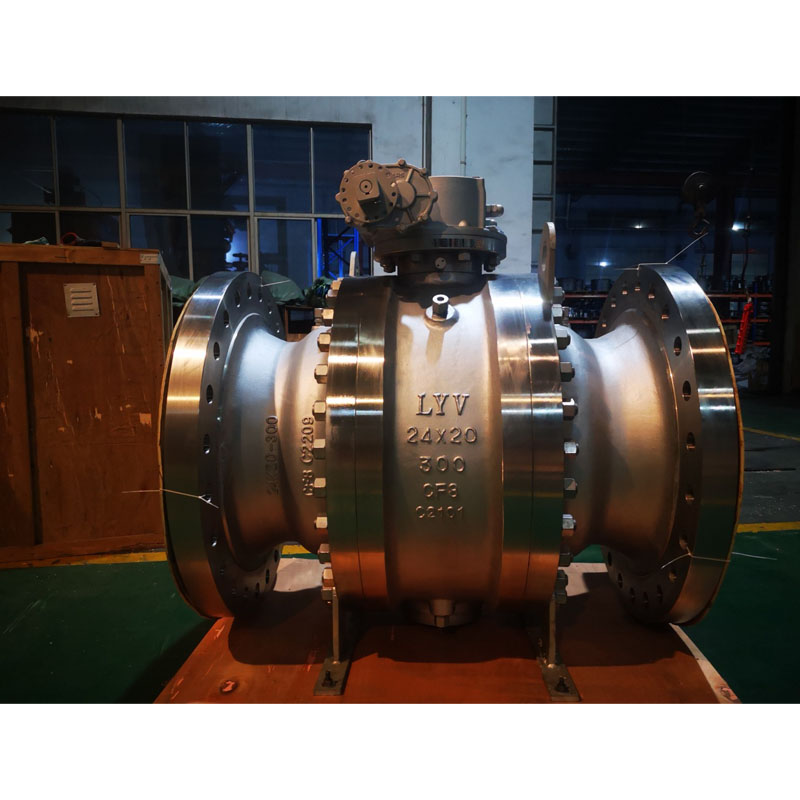

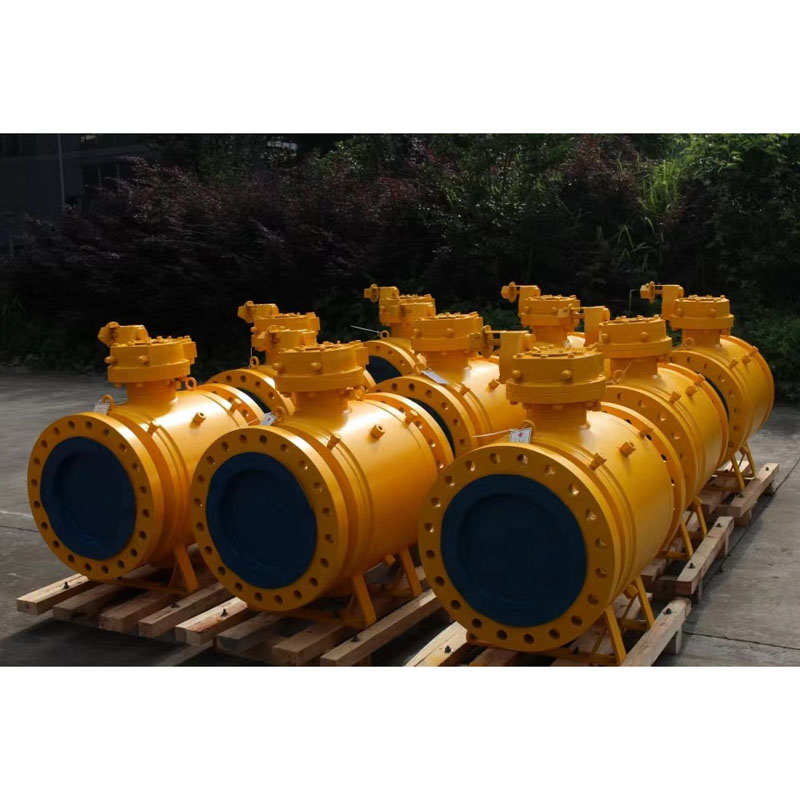

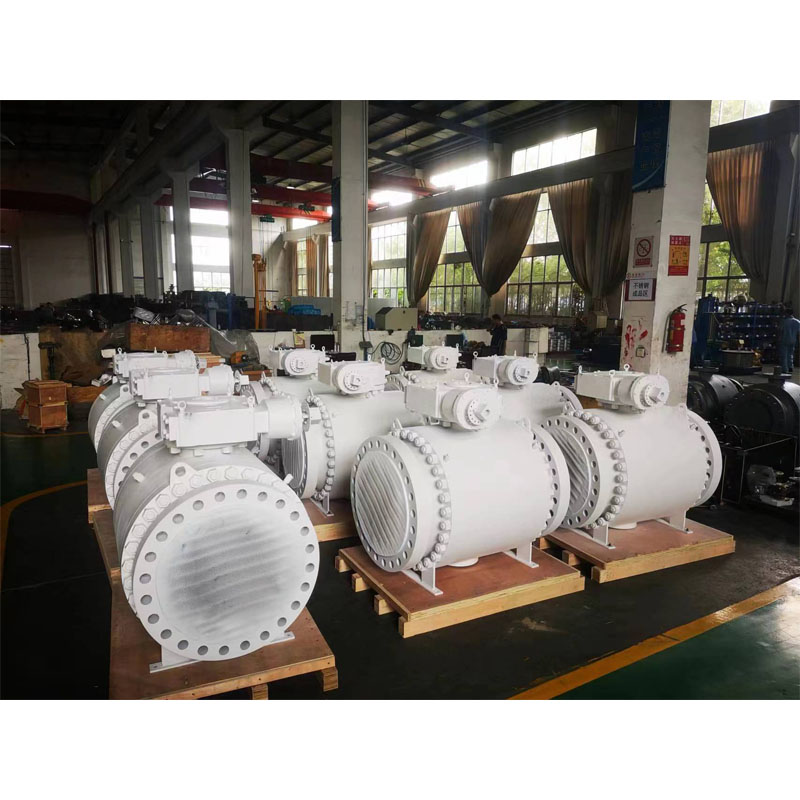

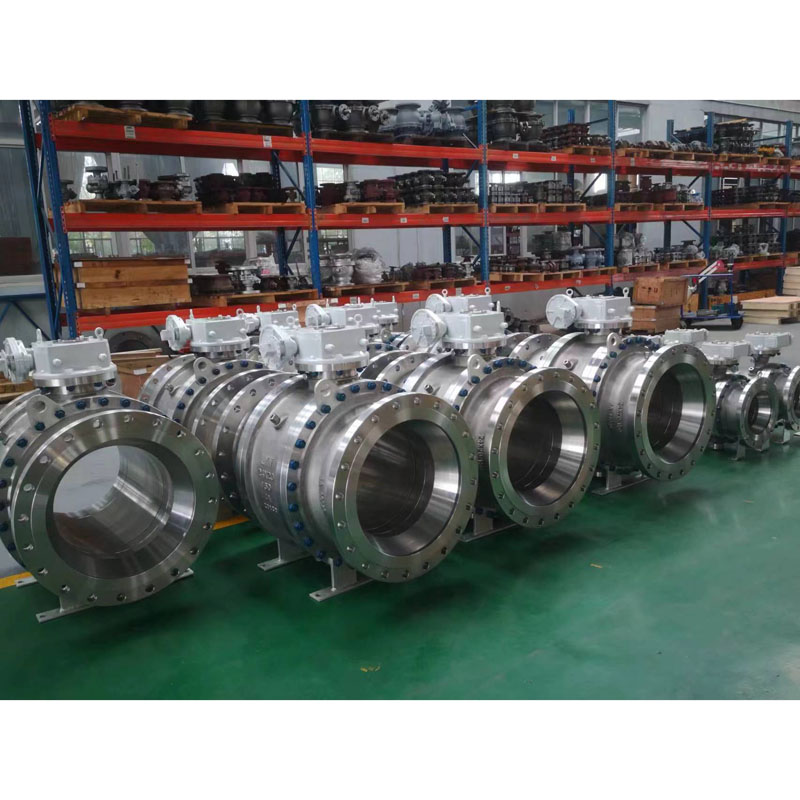

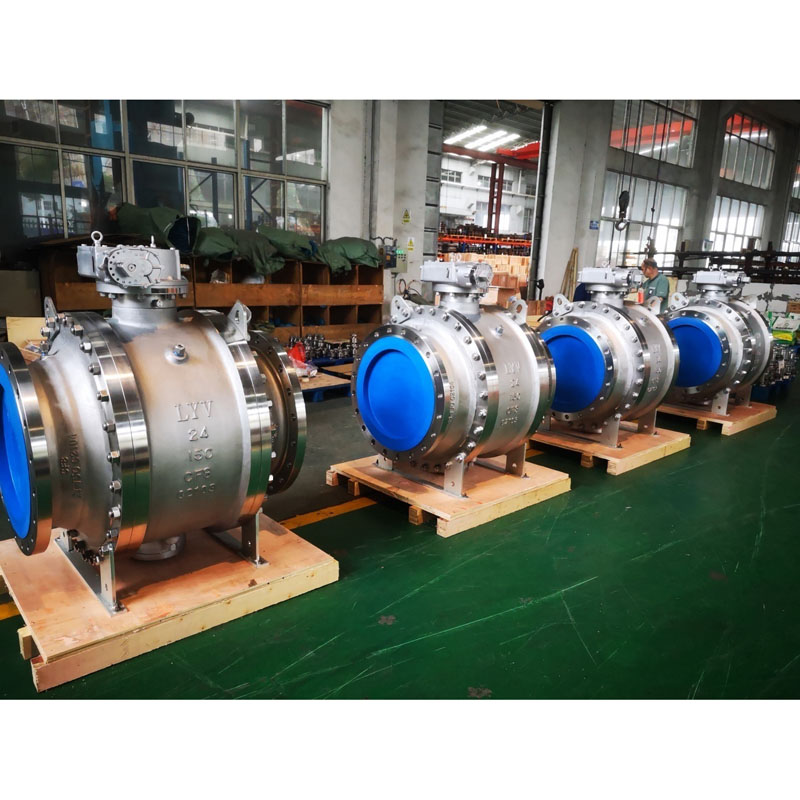

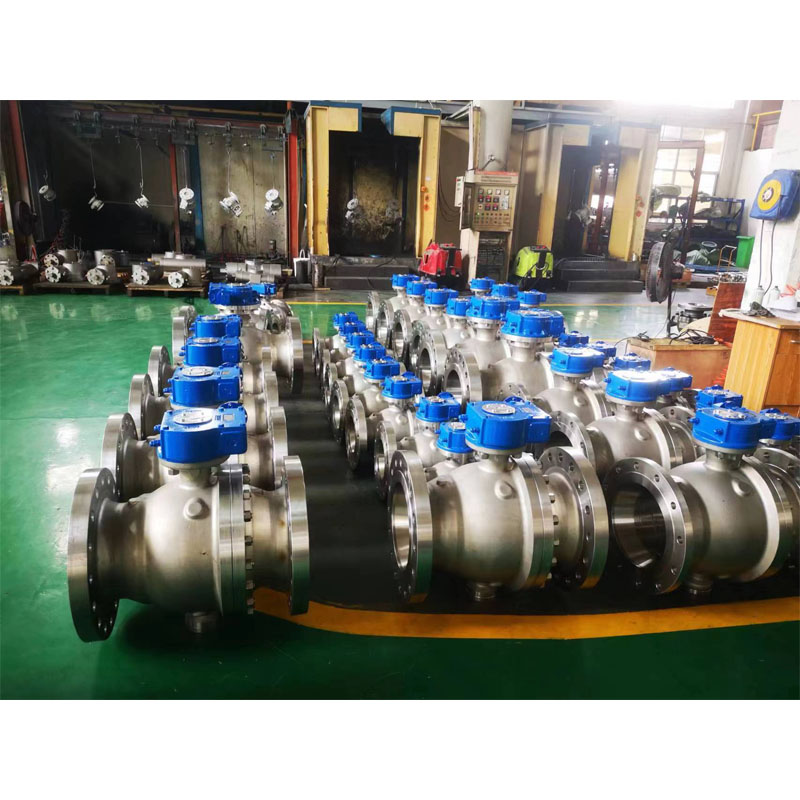

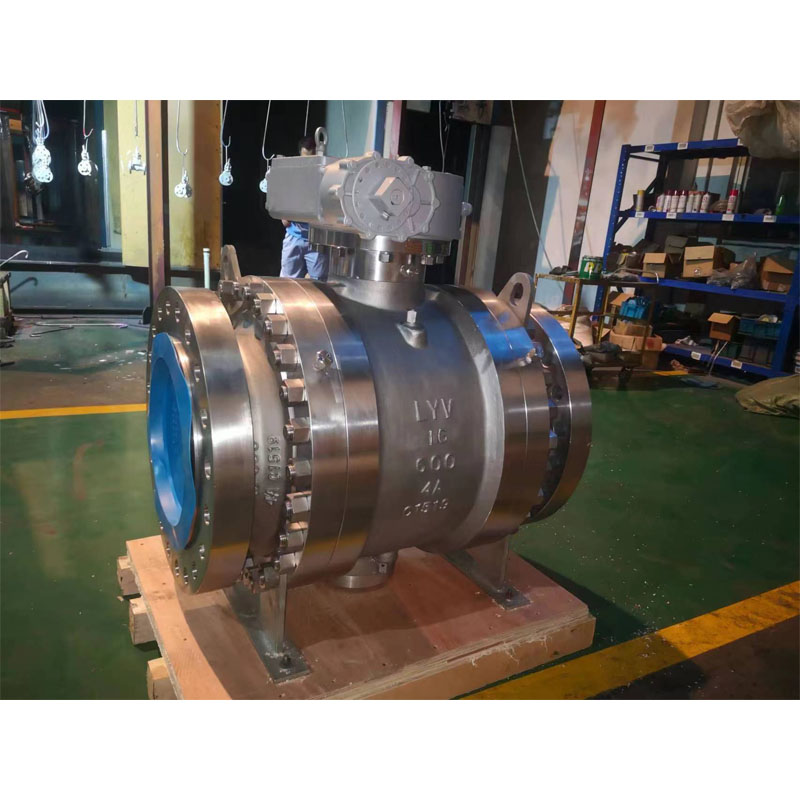

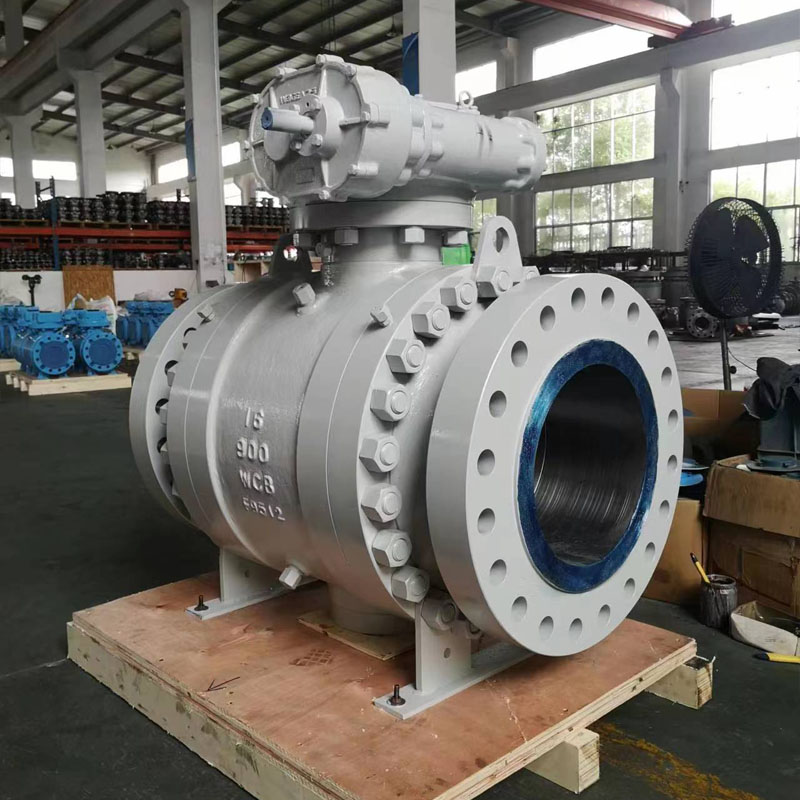

Σφαίρα βαλβίδα πλευρικής εισόδου Trunnuion

Η LYV είναι ένας κατασκευαστής και προμηθευτής σφαιρικής βαλβίδας πλευρικής εισόδου Trunnuion στην Κίνα, με εγκεκριμένα API 6D, ISO 9001 και CE. Οι σφαιρικές βαλβίδες πλευρικής εισόδου είναι οι σφαιρικές βαλβίδες με σώμα 2 τμχ ή 3 τμχ για την κατασκευή σπαστού αμαξώματος.

Σχεδιασμός & δοκιμή διεθνών προτύπων σφαιρικής βαλβίδας δύο τεμαχίων

Πρότυπο σχεδίασης: BS EN ISO 17292 (BS 5351) / ASME B 16.34 /API 6D

Πρότυπο επιθεώρησης και δοκιμής: API 598/ API 6D

Πρότυπο δοκιμών πυρασφάλειας: API 607/API 6FA

Μήκος φλάντζας σε φλάντζα : ANSI B 16.10 -Κοντό σχέδιο/Μακρύ σχέδιο

Σύνδεση άκρου: Ακρόα με φλάντζα σε ANSI B 16.5, Ακρα συγκόλλησης με άκρα, άκρα συγκόλλησης στοκ.

Μέγεθος και εύρος πίεσης κατασκευαστή:

NPS 1/2" έως 48" (για κατηγορία ANSI 150LB)

NPS 1/2" έως 48" (για κατηγορία ANSI 300LB)

NPS 1/2" έως 48" (για κατηγορία ANSI 600LB)

NPS 1/2" έως 36" (για κατηγορία ANSI 900LB)

NPS 1/2" έως 24" (για κατηγορία ANSI 1500LB)

NPS 1/2" έως 12" (για κατηγορία ANSI 2500LB)

ή

DN15 έως DN1200 (για PN0,6Mpa, 1,6Mpa, PN2,0Mpa, PN2,5Mpa)

DN15 έως DN1200 (για PN4.0Mpa, PN5.0Mpa)

DN15 έως DN1200 (για PN6.3Mpa, PN10.0Mpa)

DN15 έως DN900 (για PN15,0Mpa)

DN15 έως DN600 (για PN25,0Mpa)

Διάτρηση σωλήνα: Πλήρης οπή (FB)/ Μειωμένη οπή (RB)

Σώμα κατασκευής: Πλευρική είσοδος

Καπό/Τύπος καλύμματος: Βιδωμένο καπό/Εκτεταμένο καπό

Τύπος καθίσματος: Μαλακός τύπος/ Τύπος σκληρής σφραγίδας μετάλλου

Κατεύθυνση ροής: Μονοκατευθυντική/Δικατευθυντική

Μέσο εξυπηρέτησης: Φυσικό Αέριο, Πετρέλαιο, Νερό, Αέριο Oxygon κ.λπ

Υπηρεσία: SOUR, ISO 15156/ NACE MR0175

Χαρακτηριστικό: Σχέδιο πυρασφάλειας

Αντιστατικός σχεδιασμός

Στέλεχος απόδειξης φύσης

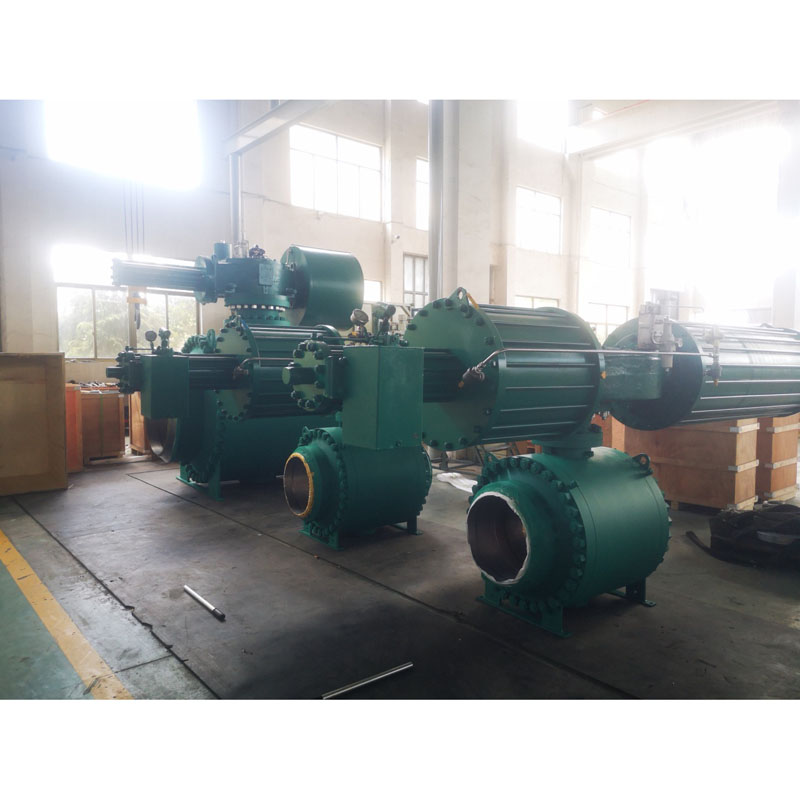

Λειτουργία βαλβίδας: Χειροκίνητος μοχλός / Worm-Gear / Λειτουργία με ενεργοποιητή / Πνευματικός ενεργοποιητής / Ηλεκτρικός ενεργοποιητής

MOC (Bill of Material – BOM) :

Σώμα &Καπό: ASTM A 216 GR. WCB / ASTM A105N (ανθρακοχάλυβας)

: ASTM A352 LCB / LCC /ASTM A350 LF2 (χαμηλής θερμοκρασίας ανθρακούχο χάλυβα)

: ASTM A 351 GR. CF 8 / CF 8M (SS 304 / SS 316) (Ανοξείδωτο ατσάλι)

:ASTM A 351 GR. CF 3 / CF 3M (SS 304L / SS 316L) (Ανοξείδωτο ατσάλι)

: ASTM A351 Gr. CF8C

: ASTM A890 4A / 5A/ 6A (Διπλό ανοξείδωτο ατσάλι)

Συμπαγής μπάλα: ASTM A105N+ENP/ A105N+TCC

: ASTM A 182 F304 / F316 (SS 304 / SS 316)

: ASTM A 182 F304L / F316L (SS 304L / SS 316L)

: ASTM A 182 F347

: ASTM A182 F51/ F53 /F55

Σημείωση: Τύπος καθίσματος Harseal Metal Επεξεργασία επιφάνειας μπάλας: ENP, HCR, WC, συγκόλληση Ni60/ Ni55

Στέλεχος: ASTM A182 F6a

:ASTM A182 F304 / F316 / F304L / F316L

:17/4 PH

: ASTM A182 F51/ F53/ F55

Σφραγίδα σφαιρικού καθίσματος & σώματος : PTFE Virgin / 25% PTFE με γέμιση από γυαλί – GFT / PTFE με πλήρωση άνθρακα – CFT

: PEEK / Delrin / Grafoil – Graphite Ring

Συσκευασία αδένα: PTFE Virgin / 25% PTFE με γυαλί - GFT / PTFE με πλήρωση άνθρακα - CFT

: Grafoil – Δαχτυλίδι γραφίτη

Τι είναι μια σφαιρική βαλβίδα τοποθετημένη σε Trunnion;

Η σφαιρική βαλβίδα που είναι τοποθετημένη σε κορμό είναι μια τριμηνιαία περιστρεφόμενη βαλβίδα που βοηθά στη διακοπή της ροής του μέσου στους αγωγούς. Το μοναδικό χαρακτηριστικό της σφαιρικής βαλβίδας που τοποθετείται σε κορδόνι είναι ο δίσκος της σε στρογγυλό ή σφαιρικό σχήμα που τοποθετείται στο κέντρο. Αυτό συνεχίζει να περιστρέφεται για να σταματήσει ή να ξεκινήσει η ροή.
