LYV®, επαγγελματίας κατασκευαστής βιομηχανικών βαλβίδων, παρουσίασε το δικό του

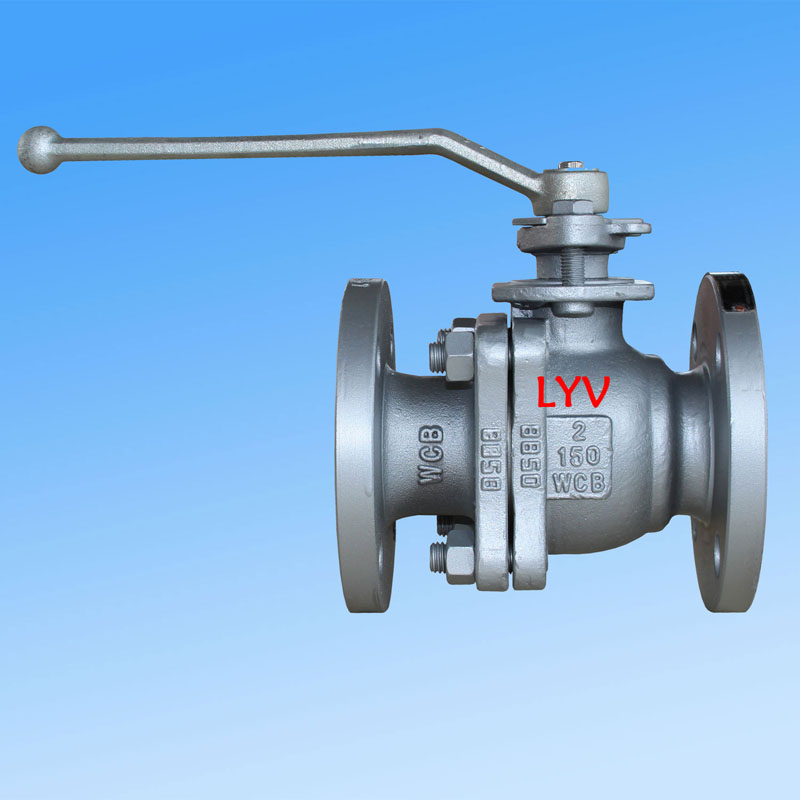

Πλωτή σφαιρική βαλβίδα 2 τεμαχίων, ένας από τους πιο ευρέως χρησιμοποιούμενους τύπους βαλβίδων σε βιομηχανικά συστήματα σωληνώσεων. Η εταιρεία εξάγει βαλβίδες σε αγορές όπως η Βόρεια Αμερική, η Νοτιοανατολική Ασία, η Ρωσία και η Μέση Ανατολή. Με εξοπλισμό κατεργασίας CNC και εξειδικευμένο εργατικό δυναμικό, η LYV® έχει ετήσια παραγωγική ικανότητα που υπερβαίνει τις 50.000 βαλβίδες, υποστηρίζοντας τόσο τις τυπικές όσο και τις προσαρμοσμένες απαιτήσεις.
Σχεδιασμός και Κατασκευή
Η πλωτή σφαιρική βαλβίδα 2 τεμαχίων διαθέτει κατασκευή με χωρισμένο σώμα με σχέδιο αιωρούμενης μπάλας. Είναι κατασκευασμένο σύμφωνα μεISO 17292, API 608 και API 6Dπρότυπα. Η βαλβίδα διατίθεται σε διαμορφώσεις πλήρους οπής (FB) ή μειωμένης οπής (RB), με κατασκευή σώματος τελικής εισόδου. Οι επιλογές του καπό περιλαμβάνουν βιδωτό καπό ή εκτεταμένο καπό και οι τύποι καθισμάτων προσφέρονται σε παραλλαγές με μαλακό κάθισμα ή μεταλλικό σκληρό σφράγισμα. Η κατεύθυνση ροής μπορεί να είναι μονοκατευθυντική ή αμφίδρομη, παρέχοντας ευελιξία για διαφορετικές απαιτήσεις διεργασίας.
Μέγεθος και Εύρος Πίεσης
| Κατηγορία πίεσης |
Εύρος μεγέθους (NPS) |
Εύρος μεγεθών (DN) |
| ANSI Class 150LB |
1/2" – 10" |
DN15 – DN250 |
| ANSI Class 300LB |
1/2" – 8" |
DN15 – DN200 |
| ANSI Class 600LB |
1/2" – 4" |
DN15 – DN100 |
Σημείωμα:Για τις ονομασίες PN, η βαλβίδα καλύπτει PN0.6, PN1.6, PN2.0, PN2.5 έως DN250. PN4.0 και PN5.0 έως DN200. PN6.3 και PN10.0 έως DN100.
Πρότυπα σχεδιασμού και δοκιμών
| Τυπική κατηγορία |
Πρότυπο αναφοράς |
|
Πρότυπο σχεδίασης
|
BS EN ISO 17292 (BS 5351) / ASME B16.34 / API 6D |
|
Επιθεώρηση & Δοκιμές
|
API 598 / API 6D |
|
Δοκιμή πυρασφάλειας
|
API 607 / API 6FA |
|
Μήκος φλάντζας σε φλάντζα
|
ANSI B16.10 – Κοντό μοτίβο / Μακρύ μοτίβο |
|
Τερματισμός συνδέσεων
|
Φλάντζα (ANSI B16.5), Συγκόλληση Πισινών, Συγκόλληση Υποδοχής |
Βασικά Χαρακτηριστικά
-
Σχεδιασμός πυρασφάλειας– συμμορφώνεται με το API 607 / API 6FA
-
Αντιστατικός σχεδιασμός– διαχέει το στατικό φορτίο για ασφαλή λειτουργία
-
Στέλεχος απόδειξης φυσήματος– αποτρέπει την εκτόξευση στελέχους υπό πίεση
-
Service Medium– φυσικό αέριο, πετρέλαιο, νερό, οξυγόνο και άλλα βιομηχανικά υγρά
-
Σέρβις ξινή– συμβατό με ISO 15156 / NACE MR0175
-
Λειτουργία βαλβίδας– χειροκίνητος μοχλός, ατέρμονα γρανάζι, πνευματικός ενεργοποιητής, ηλεκτρικός ενεργοποιητής
Υλικά Κατασκευής (BOM)
Σώμα & Καπό
| Βαθμός υλικού |
Περιγραφή |
| ASTM A216 GR. WCB / A105N |
Ανθρακούχο χάλυβα |
| ASTM A352 LCB / LCC / A350 LF2 |
Ανθρακούχο χάλυβα χαμηλής θερμοκρασίας |
| ASTM A351 GR. CF8 / CF8M |
SS 304 / SS 316 (από ανοξείδωτο χάλυβα) |
| ASTM A351 GR. CF3 / CF3M |
SS 304L / SS 316L (από ανοξείδωτο χάλυβα) |
| ASTM A351 Gr. CF8C |
Ανοξείδωτο ατσάλι |
| ASTM A890 4A / 5A / 6A |
Duplex από ανοξείδωτο ατσάλι |
Συμπαγής μπάλα
| Βαθμός υλικού |
Περιγραφή |
| A105N + ENP / A105N + TCC |
Ανθρακούχο χάλυβα με ηλεκτρολυτική επινικελίωση / επίστρωση καρβιδίου βολφραμίου |
| ASTM A182 F304 / F316 |
SS 304 / SS 316 |
| ASTM A182 F304L / F316L |
SS 304L / SS 316L |
| ASTM A182 F347 |
Ανοξείδωτο ατσάλι |
| ASTM A182 F51 / F53 / F55 |
Duplex / Super Duplex από ανοξείδωτο ατσάλι |
Σημείωση για το μεταλλικό κάθισμα σκληρής σφράγισης:Οι επεξεργασίες επιφάνειας σφαιρών περιλαμβάνουν ENP, HCR, WC και συγκόλληση Ni60 / Ni55.
Στέλεχος
| Βαθμός υλικού |
Περιγραφή |
| ASTM A182 F6a |
Μαρτενσιτικός ανοξείδωτος χάλυβας |
| ASTM A182 F304 / F316 / F304L / F316L |
Ανοξείδωτο ατσάλι |
| 17-4 PH |
Ανοξείδωτος χάλυβας που σκληραίνει τις κατακρημνίσεις |
| ASTM A182 F51 / F53 / F55 |
Duplex / Super Duplex από ανοξείδωτο ατσάλι |
Καθίσματα, Σφραγίδες σώματος & Συσκευασία Gland
| Υλικό |
Εφαρμογή |
| PTFE Virgin |
Συσκευασία καθίσματος / σώματος / σφραγίδα αδένα |
| 25% PTFE με γυαλί (GFT) |
Συσκευασία καθίσματος / σώματος / σφραγίδα αδένα |
| PTFE με πλήρωση άνθρακα (CFT) |
Συσκευασία καθίσματος / σώματος / σφραγίδα αδένα |
| PEEK / Delrin |
Seat / Body Seal |
| Grafoil (Δαχτυλίδι γραφίτη) |
Συσκευασία καθίσματος / σώματος / σφραγίδα αδένα |
Εφαρμογή και Υπηρεσία
Η πλωτή σφαιρική βαλβίδα 2 τεμαχίων είναι κατάλληλη για ένα ευρύ φάσμα βιομηχανικών εφαρμογών, συμπεριλαμβανομένων συστημάτων πετρελαίου και αερίου, πετροχημικών, παραγωγής ηλεκτρικής ενέργειας, επεξεργασίας νερού και σωληνώσεων. Διατίθεται με φλαντζωτές, ακραίες συνδέσεις συγκόλλησης ή άκρων συγκόλλησης και μπορεί να λειτουργήσει χειροκίνητα ή με αυτοματοποιημένους ενεργοποιητές. Η LYV® παρέχει πλήρη υποστήριξη μετά την πώληση και έγκαιρη παράδοση, με την υποστήριξη των έμπειρων ομάδων μηχανικών και παραγωγής της.
Σημείωμα:Για προσαρμοσμένους συνδυασμούς υλικών, ονομασίες πίεσης ή διαμορφώσεις ενεργοποιητή, επικοινωνήστε απευθείας με την LYV® με τις προδιαγραφές του έργου σας.
