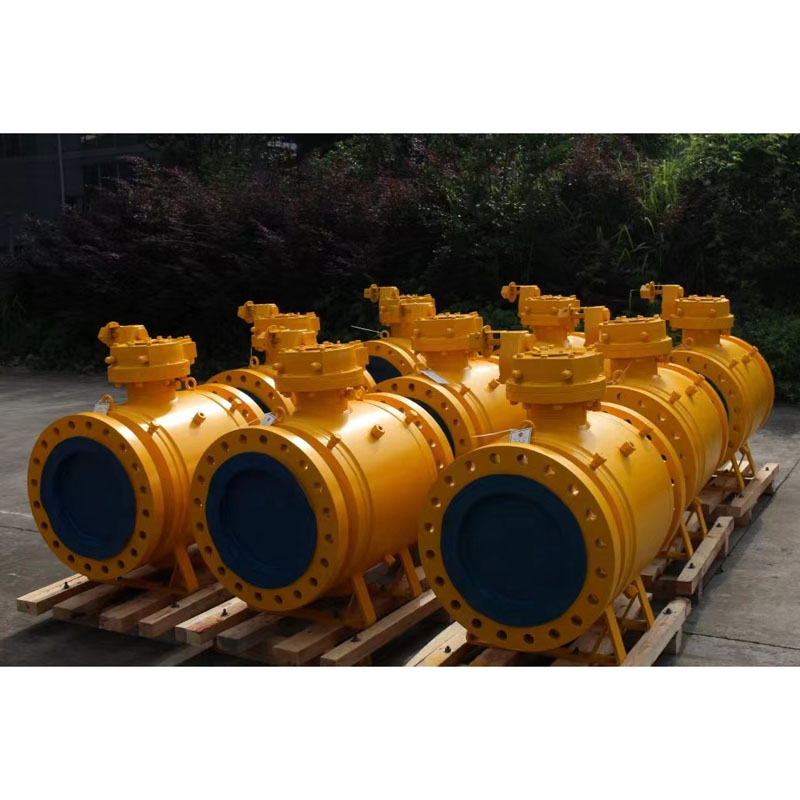

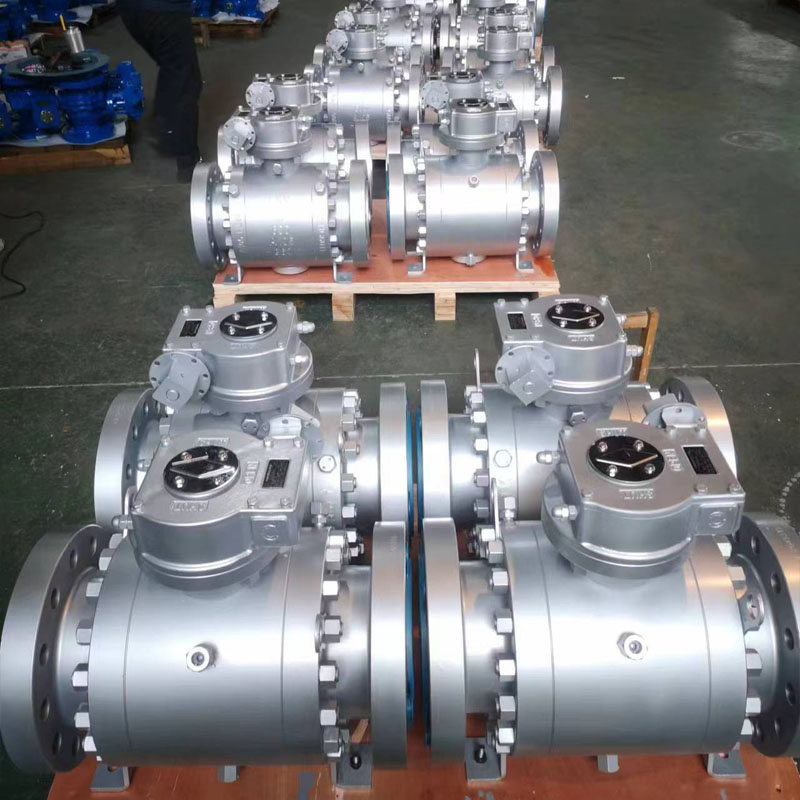

Σφαίρα βαλβίδα με πλήρη οπή Trunnion

LYV® Οι σφαιρικές βαλβίδες με πλήρη διάτρηση κορμού ικανοποιούνται από πολλούς πελάτες, οι οποίοι θέλουν τον ακραίο σχεδιασμό, την ποιότητα των πρώτων υλών, την υψηλή απόδοση και την ανταγωνιστική τιμή. Αν ψάχνετε για τις βαλβίδες, συμβουλευτείτε μας τώρα.

Η σφαιρική βαλβίδα με πλήρη οπή έχει σχεδιαστεί με διπλό μπλοκ και εξαέρωση ή διπλό έμβολο που είναι εξοπλισμένο με σύστημα έγχυσης στεγανοποιητικού τόσο για το στέλεχος όσο και για τα καθίσματα προς την κοιλότητα του σώματος, έτσι ώστε να μπορεί να αποστραγγίζεται τόσο από τα ανάντη όσο και από τα κατάντη άκρα, για να αποτρέψει το κάθισμα ή το στέλεχος διαρροή.

Διεθνές πρότυπο σχεδίασης και δοκιμής:

Πρότυπο σχεδίασης: ISO 14313/ ASME B 16.34 /API 6D

Πρότυπο επιθεώρησης και δοκιμής: API 598/ API 6D

Πρότυπο δοκιμών πυρασφάλειας: API 607/API 6FA

Μήκος φλάντζας σε φλάντζα: ANSI B 16.10 -Κοντό σχέδιο/Μακρύ σχέδιο

Σύνδεση άκρου: Ακρόα με φλάντζα σε ANSI B 16.5, Ακρα συγκόλλησης με άκρα, άκρα συγκόλλησης στοκ.

Μέγεθος και εύρος πίεσης κατασκευαστή:

NPS 2â έως 48 â (για κατηγορία ANSI 150LB)

NPS 2â έως 48â (για ANSI Class 300LB)

NPS 2â έως 48â (για κατηγορία ANSI 600LB)

NPS 2â έως 36â (για κατηγορία ANSI 900LB)

NPS 2â έως 24â (για κατηγορία ANSI 1500LB)

NPS 2â έως 12â (για κατηγορία ANSI 2500LB)

ή

DN50 έως DN1200 (για PN0,6Mpa, 1,6Mpa, PN2,0Mpa, PN2,5Mpa)

DN50 έως DN1200 (για PN4.0Mpa, PN5.0Mpa)

DN50 έως DN1200 (για PN6.3Mpa, PN10.0Mpa)

DN50 έως DN900 (για PN15,0Mpa)

DN50 έως DN600 (για PN25,0Mpa)

Διάτρηση σωλήνα: Πλήρης οπή (FB)

Φορέας Κατασκευής: Είσοδος Τέλος

Καπό/Τύπος καλύμματος: Βιδωμένο καπό/Εκτεταμένο καπό

Τύπος καθίσματος: Μαλακός τύπος/ Τύπος σκληρής σφραγίδας μετάλλου

Κατεύθυνση ροής: Μονοκατευθυντική/Δικατευθυντική

Μέσο εξυπηρέτησης: Φυσικό Αέριο, Πετρέλαιο, Νερό, Αέριο Oxygon κ.λπ

Υπηρεσία: SOUR, ISO 15156/ NACE MR0175

Φυγή εκπομπή: ISO 15848

Χαρακτηριστικό: Σχέδιο πυρασφάλειας

Αντιστατικός σχεδιασμός

Στέλεχος απόδειξης φύσης

Σχεδιασμός διπλού μπλοκ και αδύνατος

Τοποθετημένο IPAD κατά ISO 5211

Λειτουργία βαλβίδας: Χειροκίνητος μοχλός / Worm-Gear / Λειτουργία με ενεργοποιητή / Πνευματικός ενεργοποιητής / Ενεργοποιητής κινητήρα

MOC (Bill of Material â BOM) :

Σώμα &Καπό: ASTM A 216 GR. WCB / ASTM A105N (ανθρακοχάλυβας)

: ASTM A352 LCB / LCC /ASTM A350 LF2 (χαμηλής θερμοκρασίας ανθρακούχο χάλυβα)

: ASTM A 351 GR. CF 8 / CF 8M (SS 304 / SS 316) (Ανοξείδωτο ατσάλι)

:ASTM A 351 GR. CF 3 / CF 3M (SS 304L / SS 316L) (Ανοξείδωτο ατσάλι)

: ASTM A351 Gr. CF8C

: ASTM A890 4A / 5A/ 6A (Διπλό ανοξείδωτο ατσάλι)

:ASTM A182 F51 / F53/ F55 (διπλό ανοξείδωτο χάλυβα)

Συμπαγής μπάλα: ASTM A105N+ENP/ A105N+TCC

: ASTM A 182 F304 / F316 (SS 304 / SS 316)

: ASTM A 182 F304L / F316L (SS 304L / SS 316L)

: ASTM A 182 F347

: ASTM A182 F51/ F53 /F55

Σημείωση: Τύπος καθίσματος Harseal Metal Επεξεργασία επιφάνειας μπάλας: ENP, HCR, WC, συγκόλληση Ni60/ Ni55

Στέλεχος: ASTM A182 F6a

:ASTM A182 F304 / F316 / F304L / F316L

:17/4 PH

: ASTM A182 F51/ F53/ F55

Μεταλλικός δακτύλιος καθίσματος: ASTM A105N+ENP/ A105N+TCC

: ASTM A 182 F304 / F316 (SS 304 / SS 316)

: ASTM A 182 F304L / F316L (SS 304L / SS 316L)

: ASTM A 182 F347

: ASTM A182 F51/ F53 /F55

Σημείωση: Επεξεργασία επιφάνειας δακτυλίου καθίσματος τύπου Harseal Metal Seat: ENP, HCR, WC, συγκόλληση Ni60/ Ni55

Σφράγιση καθίσματος: PTFE Virgin / 25% PTFE με γυαλί â GFT / PTFE με πλήρωση άνθρακα â CFT

: PEEK / Delrin / Grafoil â Δαχτυλίδι γραφίτη

Συσκευασία αδένα: PTFE Virgin / 25% PTFE με γυαλί â GFT / PTFE με πλήρωση άνθρακα â CFT

: Grafoil â Δαχτυλίδι γραφίτη

Τι είναι μια σφαιρική βαλβίδα τοποθετημένη σε Trunnion;

Η σφαιρική βαλβίδα που είναι τοποθετημένη σε κορμό είναι μια τριμηνιαία περιστρεφόμενη βαλβίδα που βοηθά στη διακοπή της ροής του μέσου στους αγωγούς. Το μοναδικό χαρακτηριστικό της σφαιρικής βαλβίδας που τοποθετείται σε κορδόνι είναι ο δίσκος της σε στρογγυλό ή σφαιρικό σχήμα που τοποθετείται στο κέντρο. Αυτό συνεχίζει να περιστρέφεται για να σταματήσει ή να ξεκινήσει η ροή.
