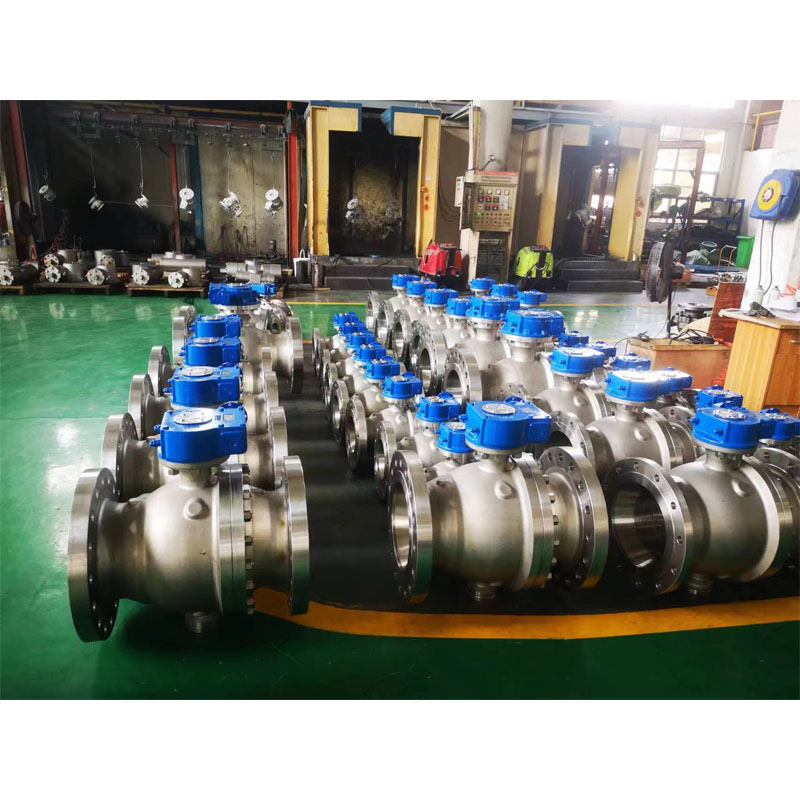

Μειώστε τη σφαιρική βαλβίδα που είναι τοποθετημένη στο τρύπημα

Προτιμώνται οι σφαιρικές βαλβίδες LYVâ's μειωμένης οπής, λόγω της υψηλής ασφάλειας και της ανταγωνιστικής τους τιμής. Παράγουμε τις βαλβίδες για μεγάλο μέγεθος και υψηλή πίεση εργασίας στη Νοτιοανατολική Aisa, Middle Eest, Ρωσία, κ.λπ. Κανονικά μια βαλβίδα μείωσης της οπής είναι περίπου 30% ελαφρύτερη σε σχέση με τις σφαιρικές βαλβίδες πλήρους οπής ίδιου μεγέθους, οι σφαιρικές βαλβίδες που είναι τοποθετημένες σε κορμό μείωσης οπής μπορούν να εξασφαλίσουν την ασφαλή λειτουργία του αγωγού και επίσης να εξασφαλίσουν το κόστος αγοράς για ολόκληρο το σύστημα αγωγών.

Το Trunnion Mounted Reduced Bore Ball Valve είναι σχεδιασμένο με διπλό μπλοκ και εξαέρωση ή διπλού εμβόλου που είναι εξοπλισμένο με σύστημα έγχυσης στεγανοποιητικού τόσο για το στέλεχος όσο και για τα καθίσματα στην κοιλότητα του σώματος, έτσι ώστε να μπορεί να αποστραγγίζεται από τα άκρα προς τα πάνω και προς τα κάτω, για να αποτρέψει το κάθισμα ή το στέλεχος διαρροή.

Διεθνές πρότυπο σχεδίασης και δοκιμής:

Πρότυπο σχεδίασης: ISO 14313/ ASME B 16.34 /API 6D

Πρότυπο επιθεώρησης και δοκιμής: API 598/ API 6D

Πρότυπο δοκιμών πυρασφάλειας: API 607/API 6FA

Μήκος φλάντζας σε φλάντζα : ANSI B 16.10 -Κοντό σχέδιο/Μακρύ σχέδιο

Σύνδεση άκρου: Ακρόα με φλάντζα σε ANSI B 16.5, Ακρα συγκόλλησης με άκρα, άκρα συγκόλλησης στοκ.

Μέγεθος και εύρος πίεσης κατασκευαστή:

NPS 2â έως 48 â (για κατηγορία ANSI 150LB)

NPS 2â έως 48â (για ANSI Class 300LB)

NPS 2â έως 48â (για κατηγορία ANSI 600LB)

NPS 2â έως 36â (για κατηγορία ANSI 900LB)

NPS 2â έως 24â (για κατηγορία ANSI 1500LB)

NPS 2â έως 12â (για κατηγορία ANSI 2500LB)

Διάτρηση σωλήνα: Μείωση οπής (RB)

Φορέας Κατασκευής: Είσοδος Τέλος

Καπό/Τύπος καλύμματος: Βιδωμένο καπό/Εκτεταμένο καπό

Τύπος καθίσματος: Μαλακός τύπος/ Τύπος σκληρής σφραγίδας μετάλλου

Κατεύθυνση ροής: Μονοκατευθυντική/Δικατευθυντική

Μέσο εξυπηρέτησης: Φυσικό Αέριο, Πετρέλαιο, Νερό, Αέριο Oxygon κ.λπ

Υπηρεσία: SOUR, ISO 15156/ NACE MR0175

Φυγή εκπομπή: ISO 15848

Χαρακτηριστικό: Σχέδιο πυρασφάλειας

Αντιστατικός σχεδιασμός

Στέλεχος απόδειξης φύσης

Σχεδιασμός διπλού μπλοκ και αδύνατος

Τοποθετημένο IPAD ISO 5211

Λειτουργία βαλβίδας: Χειροκίνητος μοχλός / Worm-Gear / Λειτουργία με ενεργοποιητή / Πνευματικός ενεργοποιητής / Ενεργοποιητής κινητήρα

MOC (Bill of Material â BOM) :

Σώμα &Καπό: ASTM A 216 GR. WCB /ASTM A105N (ανθρακοχάλυβας)

: ASTM A352 LCB / LCC /ASTM A350 LF2 (χαμηλής θερμοκρασίας ανθρακούχο χάλυβα)

: ASTM A 351 GR. CF 8 / CF 8M (SS 304 / SS 316) (Ανοξείδωτο ατσάλι)

:ASTM A 351 GR. CF 3 / CF 3M (SS 304L / SS 316L) (Ανοξείδωτο ατσάλι)

: ASTM A351 Gr. CF8C

: ASTM A890 4A / 5A/ 6A (Διπλό ανοξείδωτο ατσάλι)

Συμπαγής μπάλα: ASTM A105N+ENP/ A105N+TCC

: ASTM A 182 F304 / F316 (SS 304 / SS 316)

: ASTM A 182 F304L / F316L (SS 304L / SS 316L)

: ASTM A 182 F347

: ASTM A182 F51/ F53 /F55

Σημείωση: Τύπος καθίσματος Harseal Metal Επεξεργασία επιφάνειας μπάλας: ENP, HCR, WC, συγκόλληση Ni60/ Ni55

Στέλεχος: ASTM A182 F6a

:ASTM A182 F304 / F316 / F304L / F316L

:17/4 PH

: ASTM A182 F51/ F53/ F55

Μεταλλικός δακτύλιος καθίσματος: ASTM A105N+ENP/ A105N+TCC

: ASTM A 182 F304 / F316 (SS 304 / SS 316)

: ASTM A 182 F304L / F316L (SS 304L / SS 316L)

: ASTM A 182 F347

: ASTM A182 F51/ F53 /F55

Σημείωση: Επεξεργασία επιφάνειας δακτυλίου καθίσματος τύπου Harseal Metal Seat: ENP, HCR, WC, συγκόλληση Ni60/ Ni55

Σφράγιση καθίσματος: PTFE Virgin / 25% PTFE με γυαλί â GFT / PTFE με πλήρωση άνθρακα â CFT

: PEEK / Delrin / Grafoil â Δαχτυλίδι γραφίτη

Συσκευασία αδένα: PTFE Virgin / 25% PTFE με γυαλί â GFT / PTFE με πλήρωση άνθρακα â CFT

: Grafoil â Δαχτυλίδι γραφίτη

Τι είναι μια σφαιρική βαλβίδα μειωμένης οπής;

Μια σφαιρική βαλβίδα μειωμένης οπής είναι ένας τύπος σφαιρικής βαλβίδας της οποίας η εσωτερική διάμετρος της οπής της βαλβίδας είναι μικρότερη από τη διάμετρο του σωλήνα, ενώ η διάσταση της φλάντζας της βαλβίδας εξακολουθεί να ταιριάζει με τη διάμετρο του σωλήνα. Η απαίτηση εργασίας είναι ότι ο στροβιλισμός και ο ρυθμός ροής του ρευστού δεν αποτελούν σημαντικές ανησυχίες και όπου δεν είναι πιθανό να συμβεί συσσώρευση σωματιδίων, για να αποφευχθεί η απόφραξη της βαλβίδας.

Με μικρότερη εσωτερική διάμετρο, το περίβλημα της βαλβίδας και το μέγεθος της μπάλας είναι επίσης μικρότερα, έτσι ώστε η σφαιρική βαλβίδα μείωσης της οπής να καταλαμβάνει μικρότερο όγκο, γεγονός που την κάνει να καταναλώνει μικρότερο χώρο κατά την εγκατάσταση. Επιπλέον, το υλικό για ένα μικρότερο περίβλημα και μπάλα χρεώνει χαμηλότερο κόστος υλικού, για να επηρεάσει το κόστος των τελικών προϊόντων, για να μειώσει το συνολικό κόστος του συστήματος αγωγών.
