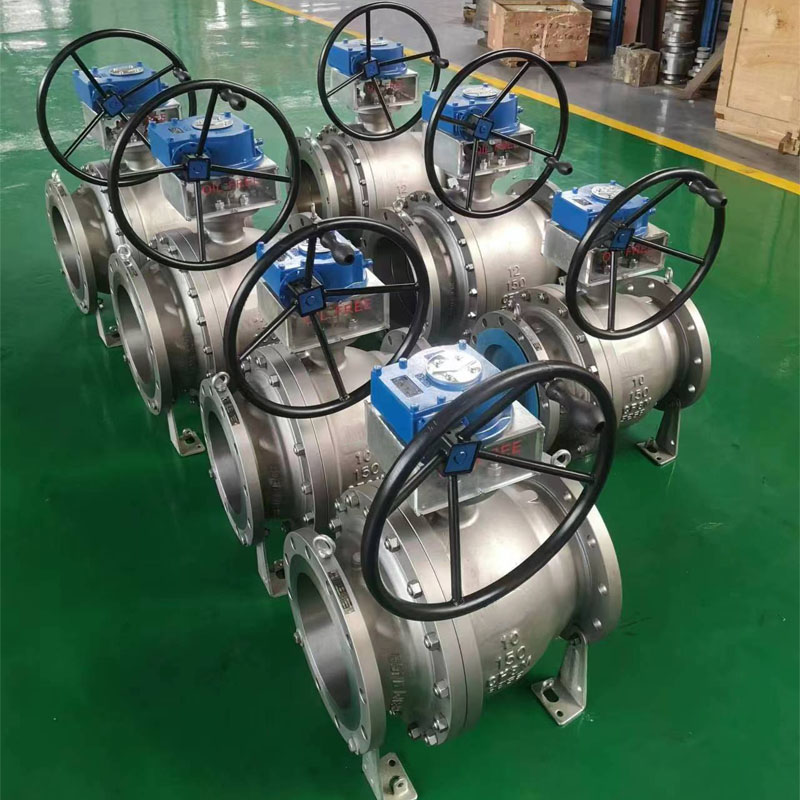

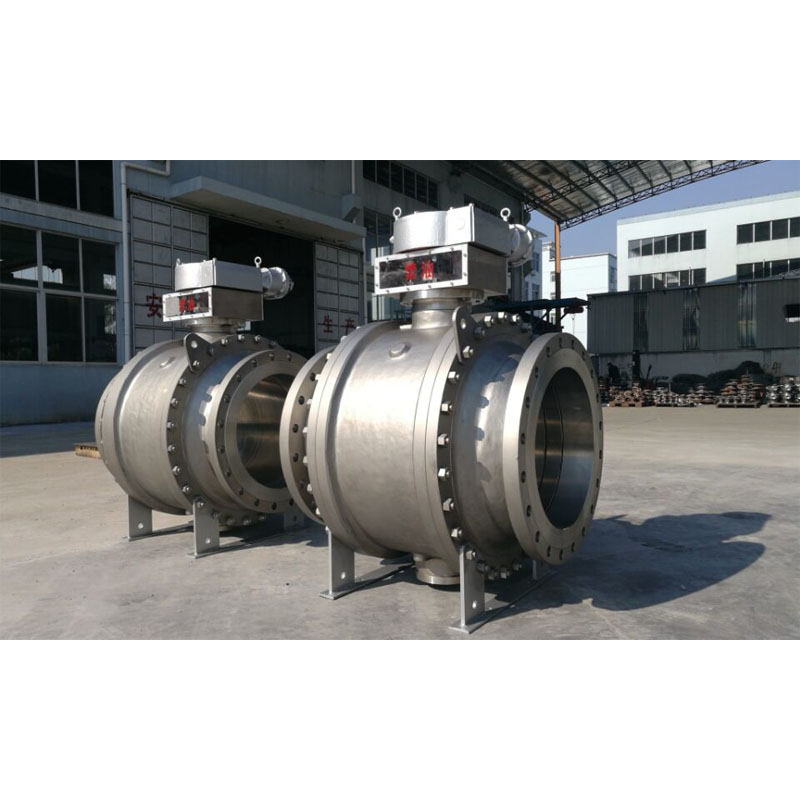

Σφαιρική Βαλβίδα Oxygon

Η σφαιρική βαλβίδα Oxygon είναι ένα είδος ειδικής σφαιρικής βαλβίδας που οι βαλβίδες χρησιμοποιούνται για το αέριο Oxygon στο σύστημα, το οποίο θα πρέπει να απαιτείται αυστηρά Oil Free κατά τη διαδικασία συναρμολόγησης και εγκατάστασης.

Σχεδιασμός & δοκιμή διεθνών προτύπων σφαιρικής βαλβίδας δύο τεμαχίων

Πρότυπο σχεδίασης: BS EN ISO 17292 (BS 5351) / ASME B 16.34 /API 6D

Πρότυπο επιθεώρησης και δοκιμής: API 598/ API 6D

Πρότυπο δοκιμών πυρασφάλειας: API 607/API 6FA

Μήκος φλάντζας σε φλάντζα : ANSI B 16.10 -Κοντό σχέδιο/Μακρύ σχέδιο

Σύνδεση άκρου: Ακρόα με φλάντζα σε ANSI B 16.5, Ακρα συγκόλλησης με άκρα, άκρα συγκόλλησης στοκ.

Μέγεθος και εύρος πίεσης κατασκευαστή:

NPS 1/2" έως 48" (για κατηγορία ANSI 150LB)

NPS 1/2" έως 48" (για κατηγορία ANSI 300LB)

NPS 1/2" έως 48" (για κατηγορία ANSI 600LB)

NPS 1/2" έως 36" (για κατηγορία ANSI 900LB)

NPS 1/2" έως 24" (για κατηγορία ANSI 1500LB)

NPS 1/2" έως 12" (για κατηγορία ANSI 2500LB)

ή

DN15 έως DN1200 (για PN0,6Mpa, 1,6Mpa, PN2,0Mpa, PN2,5Mpa)

DN15 έως DN1200 (για PN4.0Mpa, PN5.0Mpa)

DN15 έως DN1200 (για PN6.3Mpa, PN10.0Mpa)

DN15 έως DN900 (για PN15,0Mpa)

DN15 έως DN600 (για PN25,0Mpa)

Διάτρηση σωλήνα: Πλήρης οπή (FB)/ Μειωμένη οπή (RB)

Σώμα κατασκευής: Πλευρική είσοδος

Καπό/Τύπος καλύμματος: Βιδωμένο καπό/Εκτεταμένο καπό

Τύπος καθίσματος: Μαλακός τύπος

Κατεύθυνση ροής: Μονοκατευθυντική/Δικατευθυντική

Μέσο σέρβις: Αέριο οξυγώνου

Χαρακτηριστικό: Σχέδιο πυρασφάλειας

Αντιστατικός σχεδιασμός

Στέλεχος απόδειξης φύσης

Λειτουργία βαλβίδας: Χειροκίνητος μοχλός / Worm-Gear / Λειτουργία με ενεργοποιητή / Πνευματικός ενεργοποιητής / Ηλεκτρικός ενεργοποιητής

MOC (Bill of Material – BOM) :

Σώμα και καπό: ASTM B148 C95800 (Al–Bronze)

: ASTM A 351 GR. CF 8 / CF 8M (SS 304 / SS 316) (Ανοξείδωτο ατσάλι)

Συμπαγής μπάλα: ASTM B148 C95800 (Al–Bronze)

: ASTM A 182 F304 / F316 (SS 304 / SS 316)

Στέλεχος: ASTM B148 C95800 (Al–Bronze)

: ASTM A 182 F304 / F316 (SS 304 / SS 316)

Σφραγίδα σφαιρικού καθίσματος & σώματος : PTFE Virgin / 25% PTFE με γέμιση από γυαλί

: PEEK / Delrin / Grafoil – Graphite Ring

Συσκευασία αδένα: PTFE Virgin / 25% PTFE με γυαλί - GFT / PTFE με πλήρωση άνθρακα - CFT
